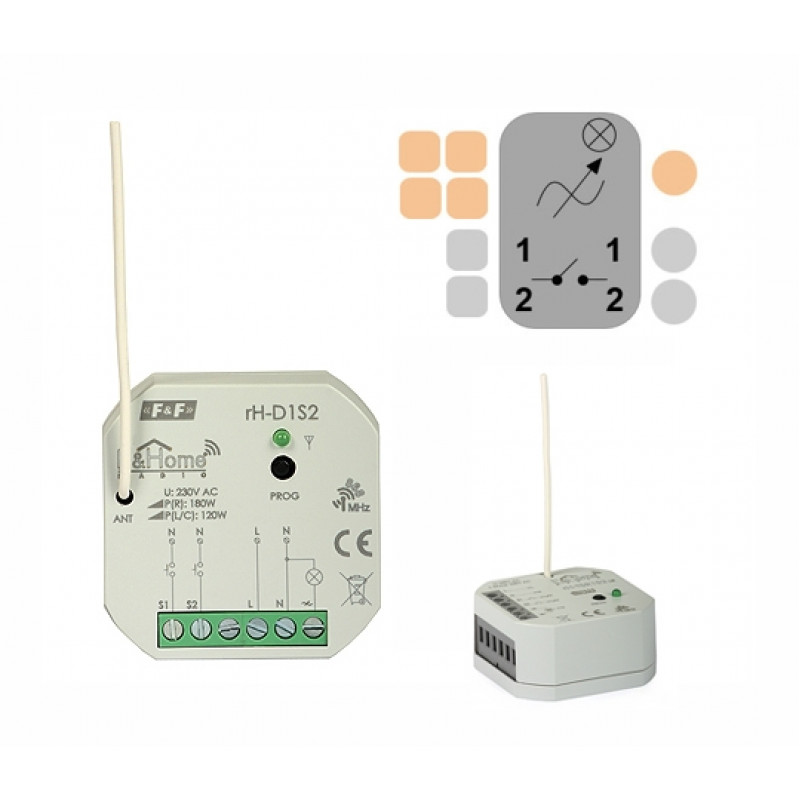

Modul F&Home DimmOddajnik rH-D1S2
84.18€
Brez DDV: 69.00€
- Šifra: 3378
Krmilni dimmer oddajnik rH-D1S2 združuje zatemnilnike in dva potencialna prosta kontaktna vhoda. Modul brezžično komunicira s sistemom (strežnik) in nadzira obremenitev, ki je priključena na omrežje 230 VAC.
Modul ima dva fizična vhoda za povezavo dveh monostabilnih kontaktov in dimmernega izhoda. Obremenitev izhoda je lahko uporovna (žarnice), induktivne (AC motorji in transformatorji) ter kapacitivne (fluorescenčne sijalke). Nadzor moči v območju od 0 do 100% se izvaja na osnovi fazne modulacije, pri čemer je izklop sinhroniziran z ničelnimi prehodi toka. Modul rH-D1S2 je še posebej primeren za nadzor osvetlitve, ventilatorja, akvarijskega grelnika itd.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-D1S2
Modul rH-D1S2 je predstavljen z objektom, ki ga sestavljajo en čitalni podatki o stanju (vklop / izklop) in moči iz štirih vhodov. Dodeljeni algoritem določa največjo moč, ki jo berejo vsi vhodi, in nadzoruje priključeno napravo (svetilko ali drugo obremenitev) v skladu s časom začetka / ustavitve in pripisanimi močmi. Potrjen status vsakega zatemnitvenega kanala je na izhodu prikazan kot povratna informacija. Element ima tudi dva vhoda in dva izhoda, ločena za vsak fizični vhod. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (0/1).

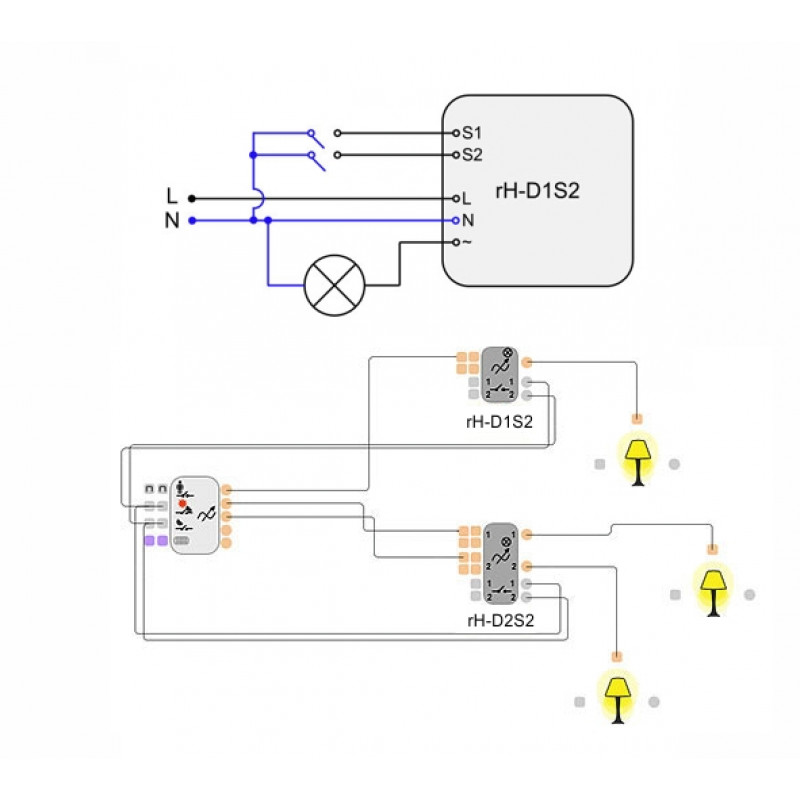

Namestitev slika2:
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Priključite žice v skladu z zgornjim diagramom.
- Modul postavite v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
Primer aplikacije slika2:
Na zgornjem diagramu dimniki rH-D1S2 in rH-D2S2 uporabniku omogočajo spreminjanje prizorov s pritiskom na prvi gumb na katerem koli modulu in izklopom scene z drugim gumbom. V odvisnosti od nastavljene scene program za krmiljenje nudi informacije o svetlosti svetlobe s svetilk, povezanih z izhodi modulov.
Ime | F & Home Radio rH-D1S2 |
Moč | 230 VAC / 50 Hz |
RF komunikacijski pas [MHz] | 868 |
Način komunikacije | dvosmerni |
Šifriranje podatkov | DA |
Razpon odprtega prostora | 100 m |
Naloži | 120 W ( kapacitivna obremenitev) 180 W (uporovna obremenitev) |
Gladko vklapljanje (povečanje moči od 0 do nastavljene vrednosti) | 0,2 s ... 30 s |
Vhodi | 2x (za monostabilne kontakte) |
Zaprti kontaktni tok [mA] | 1 |
Območje delovanja | 0 ° C ... 45 ° C |
Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare) / brez agresivnih plinov
|
Zaščitni ukrepi | 1 tokovni omejevalnik; preobremenitev (pregrevanje) |
Dimenzija [mm] | 48x48x22 |
Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni zmožnost integriranja električnih naprav na tak način, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja preko interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hišo pozdravlja, kot da nismo nikoli odšli.
