Modul F&Home Alarm rH-AC15S4R4

Modul rH-AC15S4R4 je namenjen integriranju sistemov F & Home Radio z različnimi alarmnimi ploščami. Ima 15 visoko-uporovnih analognih vhodov, 4 relejne releje z majhno močjo in štiri opto-izolirane vhode (5-12 V). Modul meri napetosti na analognih vhodih in primerja vrednosti z referenčnimi vrednostmi. Vsako odstopanje vhodne napetosti nad 0,6 V navzgor ali navzdol glede na referenčno napetost se obravnava kot dogodek in na izhodu se generira logično stanje "1". Če je odstopanje manjše od 0,6 V, je izhodno stanje "0". Stanje vsakega primerjalnika se signalizira z LED, ki se nahaja na vsakem vhodu. Ko je izhod komparatorja v logičnem stanju "1", sveti LED. Vrednost referenčne napetosti za vsak vhod se meri individualno in hkrati za vse vhode hkrati s pritiskom na tipko CAL. Fleksibilnost pri nastavljanju referenčnih napetosti omogoča sodelovanje s široko paleto senzorjev gibanja z različnimi izhodnimi napetostmi.

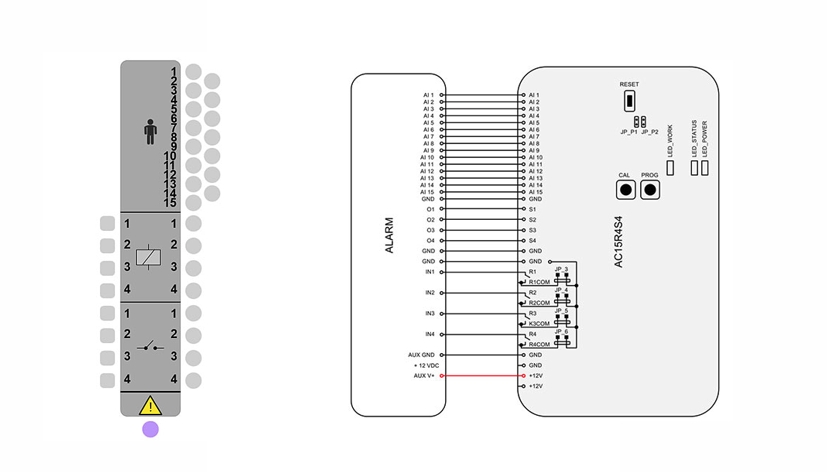

Simbol v programski opremi za načrtovanje in konfiguracijo: Simbol rH-AC15S4R4 Modul RH-AC15S4R4 predstavlja objekt, ki je sestavljen iz treh segmentov in dodatnega izhoda. Prvi segment je sestavljen iz 15 izhodnih kanalov, od katerih vsaka zagotavlja binarni rezultat primerjave z referenčno raven. V vsakem posameznem kanalu algoritem primerja vhodno napetost z referenčno napetostjo, ki temelji na fizični primerjavi - ko je odstopanje od referenčne napetosti manjše od +/- 0,6 V, ustrezni izhod ustvari logično stanje "0", v nasprotnem primeru izhodno stanje je "1". Drugi segment je sestavljen iz štirih binarnih (dvovrstnih) vhodov in ustreznih štirih binarnih relejnih izhodov. Vhodi nadzorujejo releje, izhodi pa zagotavljajo informacije o stanju posameznih relejev. Tretji segment je sestavljen iz štirih kanalov, ki berejo informacije o stanju (vklop / izklop) priključenih stikov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (1/0). Poleg tega ima modul izhod "napaka kode", ki ustvarja logično stanje "1", ko objekt izgubi komunikacijo z modulom. Po ponovnem zagonu sporočila se stanje vrne na »0«. Namestitev: Namestitveni diagram slika2 Povežite GND (ozemljitvene) zatiči modula in alarmne plošče. Vhod AI s senzorji gibanja (vzporedno z vhodi alarmne plošče). Prepričajte se, da v zaščitenih območjih ni nobene osebe (vsi senzorji morajo biti neaktivni). Za 3 sekunde pritisnite tipko CAL (dokler LED diode AI1 - AI15 ne utripajo), da nastavite referenčne nivoje. Registrirajte modul rH-AC15S4R4 v sistemu. Branje statusa alarmne plošče prek vhodov z opto-izolatorji: Alarmna plošča nudi informacije na izhodih OC (open collector). Oblika signalov se lahko programira v panelu. Berejo jih opto-izolirani vhodi modula rH-AC15S4R4. Nadzor alarmne plošče preko relejnih izhodov slika2: Vhodi alarmne plošče se aktivirajo s kratkim kratkim pritiskom na GND. Oblika signala se lahko nastavi na plošči. Stanje plošče lahko spremenite z modulom rH-AC15S4R4 prek priključenih relejnih izhodov. Na ta način lahko uporabnik hitro aktivira alarmni sistem brez uporabe kodirnika, npr. S pritiskom na en sam gumb.
