Modul F&Home Stikalo rH-S2
41.48€
Brez DDV: 34.00€
- Šifra: 3367
Modul baterijskega stikala rH-S2 je zasnovan za povezavo dveh monostabilnih stikal z morebitnimi prostimi kontakti. Modul pošlje brezžično informacije o vsakem kontaktnem stanju (odprt / zaprt) na strežnik. Tipične uporabe: nadzor osvetlitve ali svetlobnega prizora, krmiljenje rolojev / žaluzij.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-S2
Modul rH-S2 predstavlja objekt, ki je sestavljen iz dveh kanalov, ki berejo informacije o stanju (vklop / izklop) priključenih kontaktov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (0/1).
- Vstavite ustrezno baterijo v skladu s prikazano polarnostjo in zaprite pokrov.
- Priključite žice rH-S2 s kontakti dvostranskega stikala ali dveh monostabilnih stikal (glejte diagram zgoraj).
- Stikalo (stikala) in modul namestite v namestitveno škatlo na ustreznem mestu.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Registrirajte napravo v sistemu.

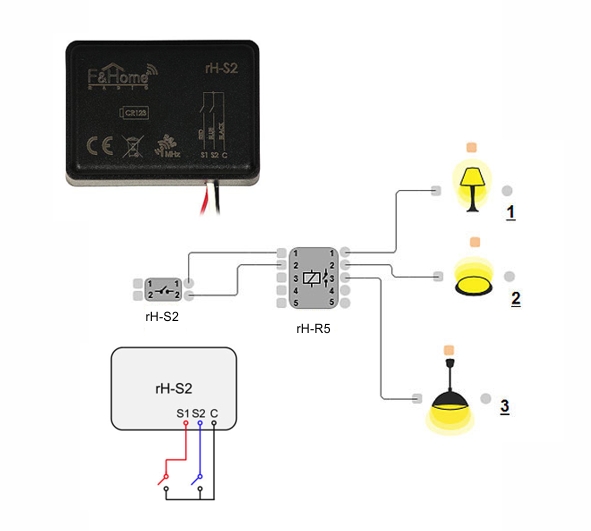

Primer aplikacije:
Oddajnik brezžično zagotavlja logična stanja, ki se uporabljajo npr. Za nadzor močnostnih relejev v sistemu.
V zgornjem diagramu dvojni oddajnik rH-S2 določa stanje dveh izhodov 5-kanalskega releja rH-R5. Zapiranje prvih kontaktnih stikal na žarnici št. 1, drugega - žarnica št. 2. Številka žarnice št. 3 lahko nadzira druga naprava (ni prikazana). Odpiranje prvega ali drugega kontakta izklopi ustrezno žarnico, tako da v tem preprostem primeru uporabnik pritisne želeni gumb tako dolgo, kot je potrebno. Če želite izmenično vklopiti in izklopiti svetilko, je treba med moduloma (oddajnik in rele) izvajati logične sprožilce za sprožilce (D-tip).
| Ime | F & Home Radio rH-S2 |
| Baterija | CR123 (litij) ali SL861 / S |
| Življenjska doba baterije | 12 - 36 mesecev |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | enosmerno z Ack |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Vhodi | 2x (za monostabilne kontakte) |
| Napetost odprtega krogotoka [V] | 3 |
| Zaprti kontaktni tok [μA] | 250 |
| Nadzor akumulatorja | DA |
| Območje delovanja | + 10ºC, + 40ºC za baterijo CR123A -30ºC, + 40ºC za SL861 / S baterijo |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare / brez agresivnih plinov |
| Dimenzije [mm] | 51x37x20 |
| Zaščitna stopnja za vstop | IP 20 |
