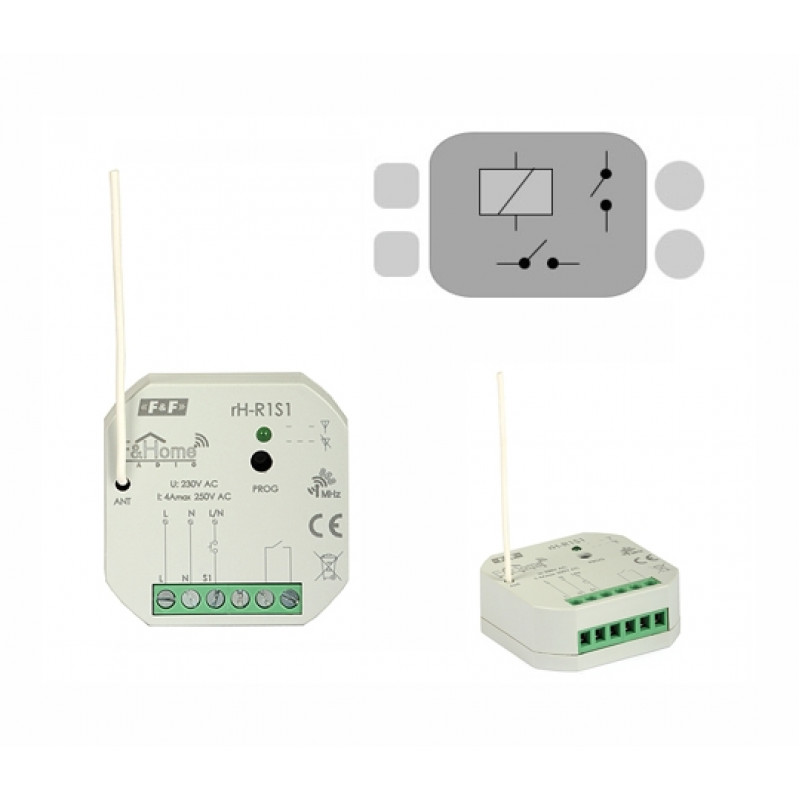

Modul F&Home ReleOddajnik rH-R1S1
57.95€
Brez DDV: 47.50€
- Šifra: 3369
Modul rele oddajnik rH-R1S1 je kombiniran enosmerni rele z oddajnikom in kontaktnim vhodom. Modul pošilja informacije o odpiranju in zapiranju kontakta v sistem in nadzira rele, ki lahko vklopi katerokoli električno vezje. Komunikacija s strežnikom poteka prek radia. Modul ima fizični vhod za povezavo enega monostabilnega potencialnega prostega kontakta in enega relejnega stikala. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih. RH-R1S1 je še posebej primeren za krmiljenje prezračevalnega ventilatorja, osvetlitve in aktiviranja zidnih vtičnic.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-R1S1
Modul rH-R1S1 predstavlja objekt, ki je sestavljen iz enega binarnega vhoda in relejnega izhoda. Vhod nadzoruje rele in izhod zagotavlja informacije o stanju releja. Poleg tega ima objekt en digitalni vhod in izhod. Krajšanje ali odpiranje kontakta spremeni logično stanje izhoda.

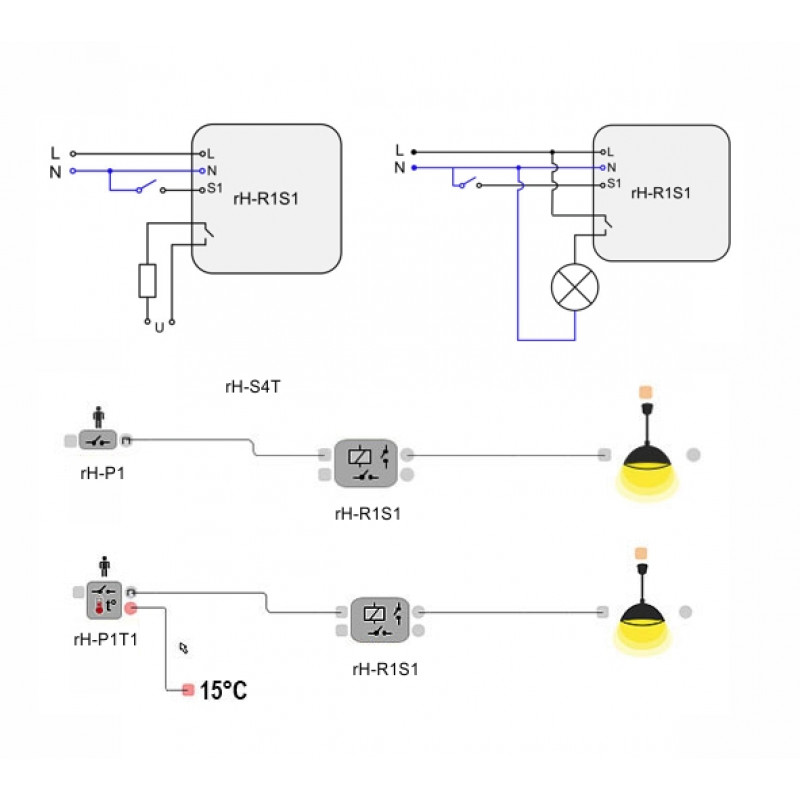

Namestitev primera sheme iz slike2 :
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Priključite žice v skladu z zgornjim diagramom.
- Montirajte modul v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
V diagramu zgoraj je modul rH-R1S1 povezan z monostabilnim stikalom in svetilko.
Primeri sheme povezave iz slike2:
V zgornjem diagramu, v primeru zaznavanja gibanja, senzor rH-T1X1 zagotavlja logično stanje "1" in rele na modulu rH-R1S1 vklopi svetilko. Drugi kanal modula rH-R1S1 se lahko uporabi npr. Za preklop svetlobe v drugo sobo.
V zgornjem diagramu, v primeru zaznavanja gibanja, senzor gibanja in temperature rH-P1T1 zagotavlja logično stanje "1" in rele na modulu rH-R1S1 preklopi na žarnico. Poleg tega se izhod tº lahko uporabi za krmiljenje grelnika, klimatske naprave itd. Drugi kanal modula rH-R1S1 se lahko uporabi npr. Za preklop svetlobe v drugo sobo.
| Ime | F & Home Radio rH-R1S1 |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Naloži | 1x 4A / 250 VAC |
| Relejni vhod (sprožen z L ali N) | 1x (kontakt) |
| Območje delovanja | -20ºC ... + 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Zaščita | pred pregrevanjem |
| Dimenzije [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
| Default | |
| Allow Gift Message | Female |
| Meta Title | Modul F&Home ReleOddajnik rH-S2 |
| Product Name | Modul F&Home ReleOddajnik rH-R1S1 |
| Quantity | Male |
| Enable Product | Male |
| Tax Class | Manufacturer |
| URL Key | modul-f-home-releoddajnik-rh-s2 |
