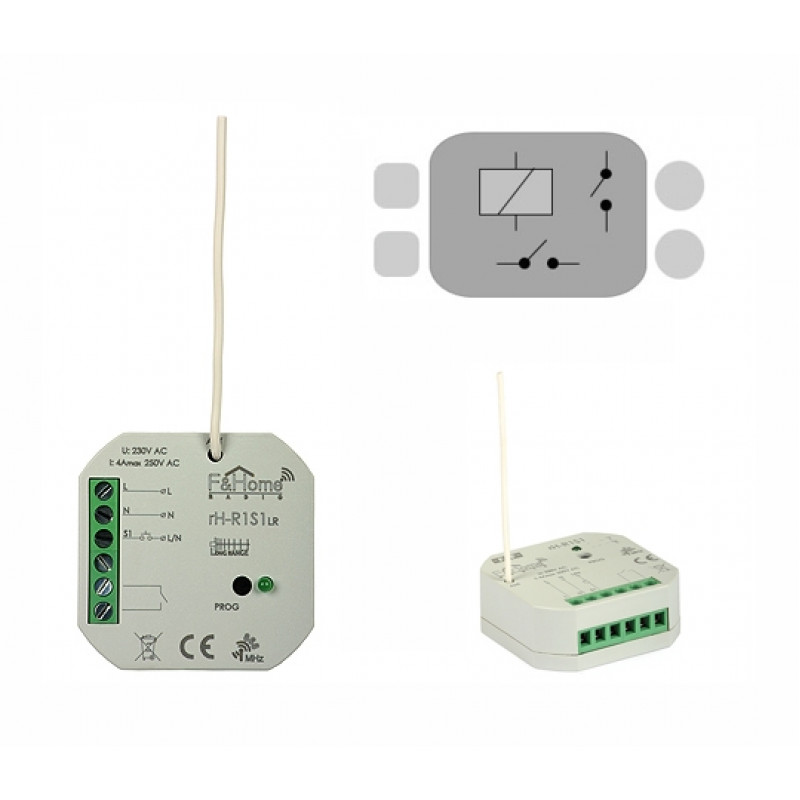

Modul F&Home ReleOddajnik rH-R1S1 LR
68.93€
Brez DDV: 56.50€
- Šifra: 3375
Modul rH-R1S1 LR je kombiniran enosmerni rele z oddajnikom in kontaktnim vhodom. Modul pošilja informacije o odpiranju in zapiranju kontakta v sistem in nadzira rele, ki lahko vklopi katerokoli električno vezje. Komunikacija s strežnikom poteka prek radia. Modul ima fizični vhod za povezavo enega monostabilnega potencialnega prostega kontakta in enega relejnega stikala. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih. RH-R1S1 LR je še posebej primeren za krmiljenje prezračevalnega ventilatorja, osvetlitve in aktiviranja zidnih vtičnic. Območje modula je veliko daljše (do 300 m) kot standardne izvedbe (rH-R1S1).
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-R1S1 LR
Modul rH-R1S1 LR predstavlja objekt, ki je sestavljen iz enega binarnega vhoda in relejnega izhoda. Vhod nadzoruje rele in izhod zagotavlja informacije o stanju releja. Poleg tega ima objekt en digitalni vhod in izhod. Krajšanje ali odpiranje kontakta spremeni logično stanje izhoda.
Namestitev primera sheme iz slike2 :
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Priključite žice v skladu z zgornjim diagramom.
- Montirajte modul v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
V diagramu zgoraj je modul rH-R1S1 povezan z monostabilnim stikalom in svetilko.
Primeri sheme povezave iz slike2:
V zgornjem diagramu, v primeru zaznavanja gibanja, senzor rH-T1X1 zagotavlja logično stanje "1" in rele na modulu rH-R1S1 vklopi svetilko. Drugi kanal modula rH-R1S1 se lahko uporabi npr. Za preklop svetlobe v drugo sobo.
V zgornjem diagramu, v primeru zaznavanja gibanja, senzor gibanja in temperature rH-P1T1 zagotavlja logično stanje "1" in rele na modulu rH-R1S1 preklopi na žarnico. Poleg tega se izhod tº lahko uporabi za krmiljenje grelnika, klimatske naprave itd. Drugi kanal modula rH-R1S1 se lahko uporabi npr. Za preklop svetlobe v drugo sobo.
| Ime | F & Domov Radio rH-R1S1 LR |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 300 m |
| Naloži | 1x 4A / 250 VAC |
| Relejni vhod (sprožen z L ali N) | 1x (kontakt) |
| Območje delovanja | -20ºC ... + 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Zaščita | pregrevanje |
| Dimenzije [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
