Lora E90-DTU 868MHz WiFi RS232/485 Modul

LoRa 868MHz 22-30dBm SX1268 RS232 RS485 Ethernet WiFi modem Transparentni oddajni modul

Z uporabo vojaške modulacijske tehnologije LoRa s šifriranjem podatkov je dolžina paketa na voljo za konfiguracijo

Velik posamezen paket, posamezen paket do 240 bajtov, prilagajanje Modbusu

Enostavna in učinkovita zasnova napajalnika, podpira napajanje ali vpenjalni način, podpira napajanje 8-28 V. Oddajna moč do 0.5 ali 1 W, več nivojska nastavljivost in vsi tehnični indikatorji ustrezajo evropskim industrijskim standardom

Podpira funkcijo LBT, oddajnik-sprejemnik samodejno čaka na pošiljanje podatkov glede na trenutno raven hrupa v okolju. Stopnja uspešnosti komunikacije modula v težkih okoljih se je znatno izboljšala

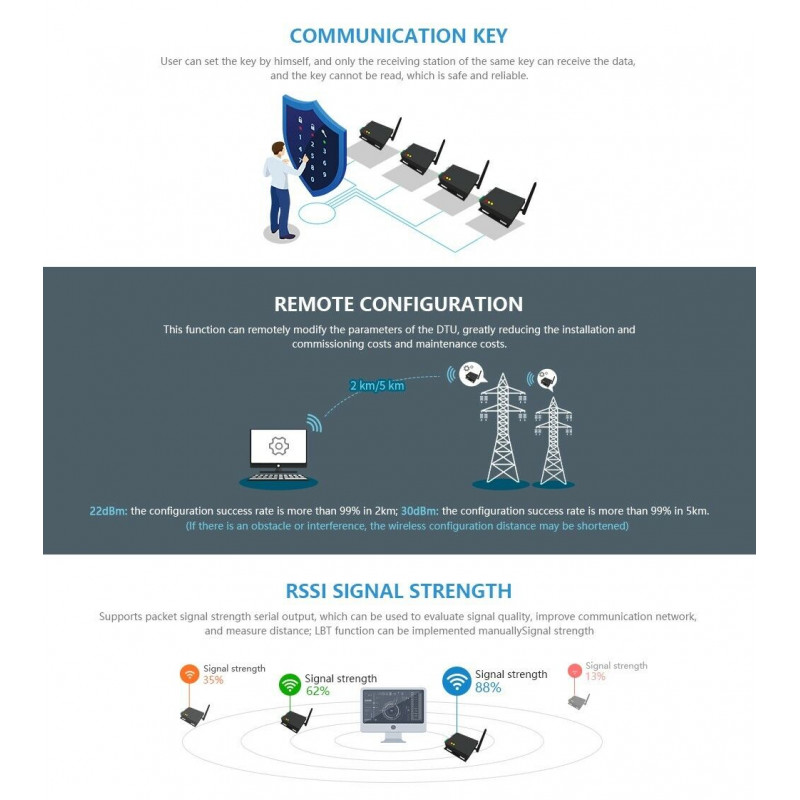

Na daljavo konfigurirajte ali preberite parametre brezžičnega modula z brezžičnim pošiljanjem ukaznih paketov

Realizirati je mogoče več nivojska relejna omrežja, ki učinkovito povečajo komunikacijsko razdaljo na zelo velikih razdaljah

Komunikacija s frekvenčno stabilnostjo vezja temperaturne kompenzacije je boljša kot SPPM.

Območje delovne temperature: -40°C-+85°C za prilagajanje različnim težkim delovnim okoljem

Polno ohišje iz aluminijeve zlitine, kompaktna velikost, enostavna namestitev in dobro odvajanje toplote; odlična zasnova zaščite, z dobro elektromagnetno združljivostjo in močno sposobnostjo proti motnjam.

Več zaščitnih funkcij, kot so zaščita pred povratno močjo, zaščita pred prenapetostjo in zaščita pred prenapetostjo antene, močno povečajo zanesljivost naprave.

Zmogljive programske funkcije, vse parametre je mogoče programirati: kot so moč, frekvenca, hitrost prenosa podatkov, ID naslova itd.

Ultra nizka poraba energije, tok v stanju pripravljenosti je samo 10 mA (nižja od porabe energije v načinu varčevanja z energijo in načinu mirovanja), oddajni tok pa je 0,1 A

Zahvaljujoč vgrajenemu čuvaju in natančnemu časovnemu čipu se po izjemi oddajnik samodejno znova zažene in nadaljuje z delom v skladu s prejšnjimi parametri.

Opis

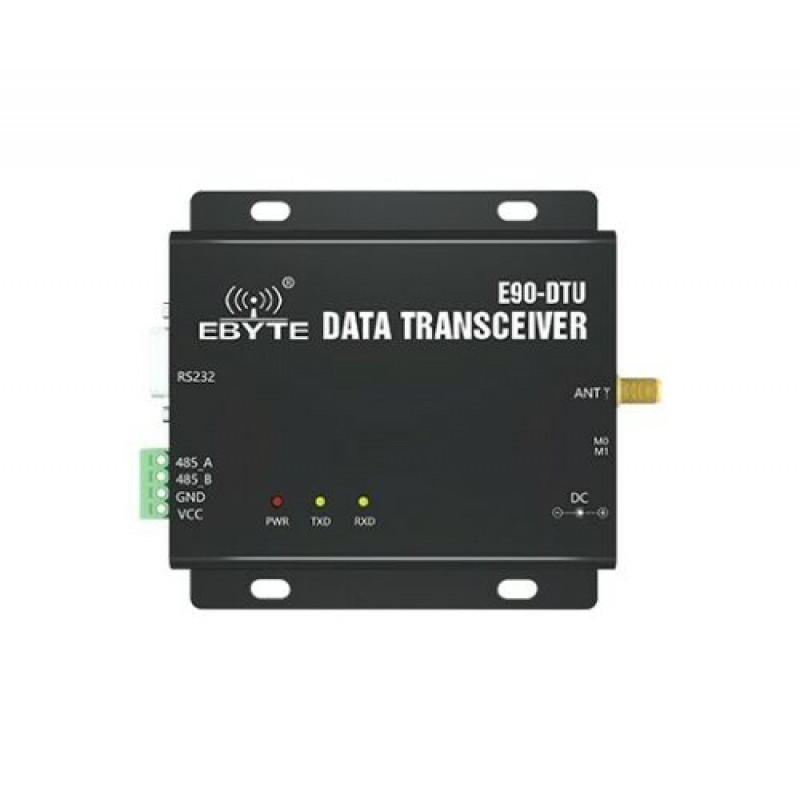

E90-DTU (900SL22/30) je oddajnik-sprejemnik z vojaško modulacijsko tehnologijo LoRa. Zahvaljujoč številnim načinom prenosa deluje v frekvenčnem pasu (850,125–930,125 MHz) (privzeto 868,125 MHz). Oddajnik-sprejemnik zagotavlja pregleden vmesnik RS232/RS485 in podpira vhodno napetost 8–28 V. Tehnologija razširjenega spektra z neposrednim zaporedjem LoRa bo prinesla daljše komunikacijske razdalje in ima prednosti koncentrirane gostote moči in močne zmožnosti proti motnjam. Ima programsko usmerjen algoritem za odpravljanje napak FEC, ki ima visoko učinkovitost kodiranja in močno zmožnost odpravljanja napak. V primeru nenadnih motenj lahko proaktivno popravi motene podatkovne pakete, kar močno izboljša zanesljivost in razdaljo prenosa. V odsotnosti FEC se lahko takšni paketi samo zavržejo. Ima šifriranje podatkov. Podatki, ki jih brezžično prenaša oddajnik-sprejemnik, so naključni in prestrezanje podatkov je brez pomena zaradi strogih algoritmov šifriranja in dešifriranja. Nastavitev dolžine paketa je na voljo za podporo različnih podatkovnih in realnočasovnih paketov.

Deluje v pasu ISM 868/915MHz s komunikacijskim dosegom do 10km. Kot komunikacijski medij ima brezžični podatkovni sprejemnik enak doseg kot optično vlakno, mikrovalovna pečica in svetla linija: zagotavlja zanesljiv prenos podatkov v realnem času nadzornih signalov v zasebnih omrežjih pod določenimi posebnimi pogoji, z nizkimi stroški namestitve in vzdrževanja. Je priročen, ima močno sposobnost uklona, ​​prilagodljivo mrežno strukturo in velik doseg. Primeren je za večtočkovne situacije in porazdeljeno, kompleksno geografsko okolje itd. Lahko se poveže s PLC, RTU, merilnikom dežja, merilnikom nivoja tekočine in drugimi podatkovnimi terminali.

Specifikacija

Delovna frekvenca: 850.125~930.125MHz; Privzeto: 868,125MHz

Oddajna moč: 22-30dBm / 3-8km

Hitrost prenosa podatkov v zraku 0,3k~62,5kbps; Privzeto: 2,4 kbps

Velikost: 82 * 62 * 25 mm; Brez SMA-K

Tip antene: SMA-K

Komunikacijski vmesnik RS232 / RS485 Standard DB9 Hole / 3.81 povezovalni terminal

Številke kanalov: 81 ; pol dupleks

Medpomnilnik: 1000 bajtov; Vsakič z ukazom ga je mogoče stisniti na 32/64/128/240 bajtov

Napajanje: 12V; 8-28V. Priporočljiva je uporaba 12V ali 24V;

Tok v stanju pripravljenosti: 21mA

Delovna temperatura -40+85℃

Delovna vlažnost: 10-90%

Certifikati in standardi CE, RoHS

Dimenzije izdelka: 62 x 82 x 25 mm

Dimenzije pakiranja: 70 x 90 x 25 mm

Teža 0.3kg
